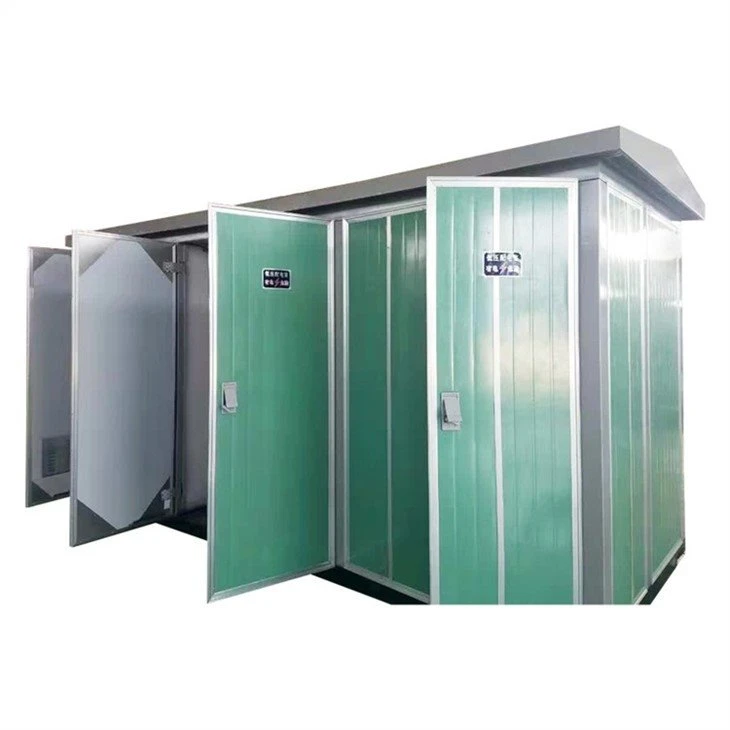

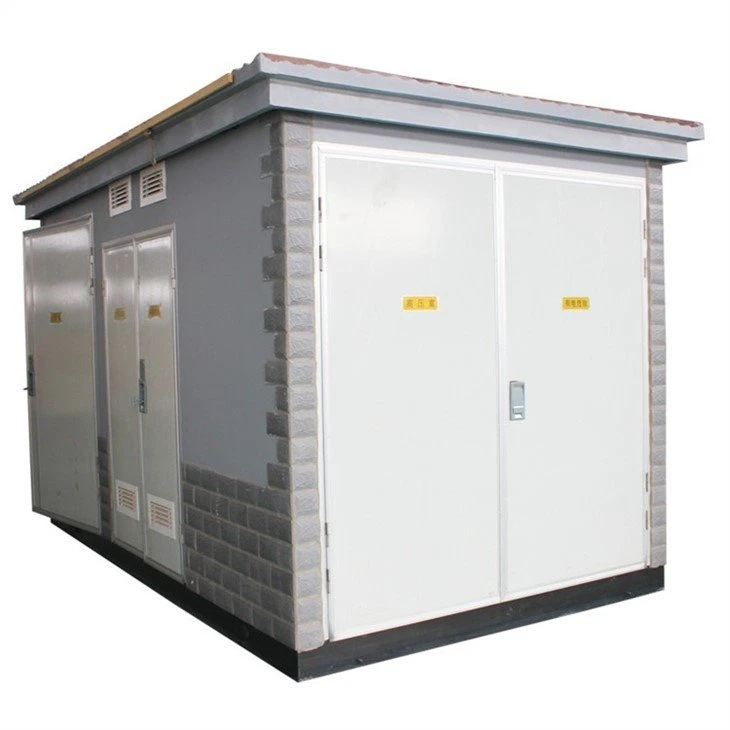

मोबाइल पैकेज्ड विद्युत वितरण ट्रांसफार्मर सबस्टेशन

सिद्धांत:

बॉक्स-प्रकार सबस्टेशन, जिसे पूर्वनिर्मित सबस्टेशन के रूप में भी जाना जाता है। यह एक उच्च-वोल्टेज स्विचगियर, वितरण ट्रांसफार्मर और कम-वोल्टेज बिजली वितरण उपकरण है, जो एक निश्चित वायरिंग योजना के अनुसार कारखाने में पूर्वनिर्मित इनडोर और आउटडोर कॉम्पैक्ट बिजली वितरण उपकरण हैं। साथ ही, यह नमी-प्रूफ, जंग-प्रूफ, धूल-प्रूफ, कृंतक-प्रूफ, अग्नि-प्रूफ, चोरी-रोधी, गर्मी-इन्सुलेटिंग, पूरी तरह से संलग्न, चल स्टील संरचना बॉक्स में स्थापित किया गया है, विशेष रूप से उपयुक्त शहरी नेटवर्क निर्माण और पुनर्निर्माण।

यह उत्पाद पूरी तरह से GB/T17467-1998 "हाई वोल्टेज/लो वोल्टेज प्रीफैब्रिकेटेड सबस्टेशन" मानक और IEC1330 मानक का अनुपालन करता है। यह शहरी सार्वजनिक बिजली वितरण, स्ट्रीट लैंप बिजली वितरण, औद्योगिक और खनन उद्यमों, शहरी भवनों, आवासीय क्वार्टरों, तेल क्षेत्र टर्मिनलों, होटलों, पार्कों और निर्माण स्थलों आदि के लिए उपयुक्त है। यह रिंग नेटवर्क या टर्मिनल बिजली आपूर्ति मोड का एहसास कर सकता है।

तकनीकी मापदण्ड:

रेटेड आवृत्ति: 50HZ

रेटेड वोल्टेज: एचवी साइड 12kV, एलवी साइड 400V

रेटेड क्षमता: 1600kVA तक

सुरक्षा वर्ग: IP33 या आपकी आवश्यकताओं के अनुसार

संरचना:

1. हाई-वोल्टेज स्विचगियर

हाई-वोल्टेज कैबिनेट एसएफ 6 गैस इन्सुलेशन, पर्यावरण संरक्षण गैस इन्सुलेशन, ठोस इन्सुलेशन रिंग नेटवर्क कैबिनेट और वायुमंडलीय सीलबंद वायु इन्सुलेशन रिंग नेटवर्क कैबिनेट का उपयोग कर सकते हैं। हाई-वोल्टेज कैबिनेट के दबाव राहत चैनल की दिशा केबल ट्रेंच की ओर होनी चाहिए।

2. ट्रांसफार्मर

ट्रांसफार्मर के रूप में ऊर्जा की बचत करने वाले और पर्यावरण के अनुकूल, पूरी तरह से सीलबंद, तेल में डूबे ट्रांसफार्मर (सिलिकॉन स्टील शीट / अनाकार मिश्र धातु) का उपयोग करने की सिफारिश की जाती है। विशिष्ट मापदंडों को जीबी 1094, जीबी/टी 6451 और जीबी 20052 की आवश्यकताओं को पूरा करना चाहिए।

रेटेड क्षमता 400kVA, 500kVA, 630kVA।

3. लो-वोल्टेज विद्युत वितरण उपकरण

यदि स्वचालन टर्मिनल कॉन्फ़िगर किया गया है, तो बॉक्स-ट्रांसफार्मर का आंतरिक स्थान डीटीयू सार्वजनिक इकाई के स्वतंत्र माध्यमिक कैबिनेट को स्थापित करने के लिए पर्याप्त होना चाहिए।

लो-वोल्टेज इनकमिंग लाइन की तरफ करंट और वोल्टमीटर स्थापित किया जाना चाहिए।

जब कम वोल्टेज पक्ष पर मुख्य बसबार की क्षमता 400kVA है, तो कम वोल्टेज पक्ष पर मुख्य बसबार की रेटेड धारा 800A होने की सिफारिश की जाती है। जब क्षमता 500kVA है, तो लो-वोल्टेज पक्ष पर मुख्य बसबार का रेटेड करंट 1000A होने की अनुशंसा की जाती है। जब क्षमता 630kVA है, तो लो-वोल्टेज पक्ष पर मुख्य बसबार का रेटेड करंट 1250A होने की अनुशंसा की जाती है।

पैकेज्ड सबस्टेशनों की उपयोग की शर्तें:

ऊंचाई: 1000 मीटर से कम या उसके बराबर;

परिवेश का तापमान: -15 डिग्री ~+40 डिग्री ;

सापेक्ष आर्द्रता: दैनिक औसत 95% से कम या उसके बराबर, मासिक औसत 90% से कम या उसके बराबर;

कंपन-विरोधी स्तर: क्षैतिज त्वरण 0.4 मी/से, ऊर्ध्वाधर त्वरण 0.15 मी/से;

स्थापना स्थल पर कोई गंभीर प्रभाव, गंभीर प्रदूषण और रासायनिक क्षरण, कोई प्रवाहकीय धूल और विस्फोट का खतरा नहीं है।

जब सामान्य उपयोग की शर्तें पूरी नहीं की जा सकतीं, तो समस्या को हल करने के लिए कृपया हमारी कंपनी से परामर्श लें।

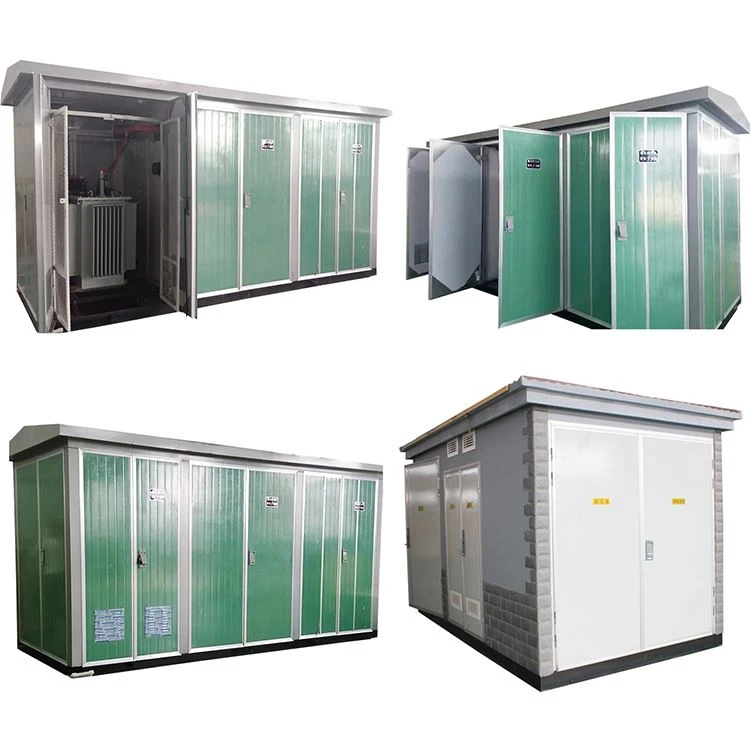

सबस्टेशन विशिष्टता
