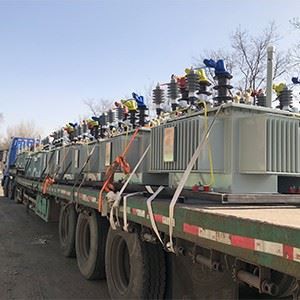

200 केवीए 3 फेज़ ट्रांसफार्मर

हम आपकी पैरामीटर आवश्यकताओं के अनुसार अनुकूलन सेवा प्रदान कर सकते हैं।

कृपया अभी हमें पूछताछ भेजें।

200 केवीए 3 चरण ट्रांसफार्मर तकनीकी पैरामीटर

200 केवीए 3 चरण ट्रांसफार्मर पार्ट्स:
मुख्य
सर्वोत्तम गुणवत्ता वाला कम नुकसान वाला कोल्ड रोल्ड ग्रेन-ओरिएंटेड इलेक्ट्रिकल स्टील लेमिनेशन। कोर हानि को न्यूनतम करने के लिए कोर प्लेटों को एक दूसरे से इंसुलेट किया जाएगा और कोर को बोल्ट और क्लैंपिंग प्लेटों द्वारा एक साथ रखा जाएगा, जिनमें से सभी पर्याप्त रूप से इंसुलेटेड होंगे। संपूर्ण कोर को ऊपर की ओर उठाने वाली आंखें प्रदान की जाएंगी और गति को रोकने के लिए इसे मजबूत और समर्थित किया जाएगा।
समापन
क्लास ए इन्सुलेशन द्वारा पूरी तरह से इन्सुलेट किया जाएगा जो उच्चतम वोल्टेज 12.5 केवी का सामना करेगा।
मुख्य टैंक
न्यूनतम प्लेट मोटाई के साथ हल्के स्टील वेल्डेड निर्माण होगा:
शीर्ष: 5 मिमी
निचला भाग: 5 मिमी
भुजाएँ: 4 मिमी
रेडिएटर: 1.2 मिमी
नालीदार प्रकार: 1.2 मिमी
गास्केट और जोड़
सभी गैसकेट कॉर्क या आधार के समान सामग्री के साथ होंगे, जो तेल प्रतिरोधी सिंथेटिक सामग्री या रबर से बंधे होंगे। सादे सिंथेटिक सामग्री के गैसकेट की अनुमति नहीं है।

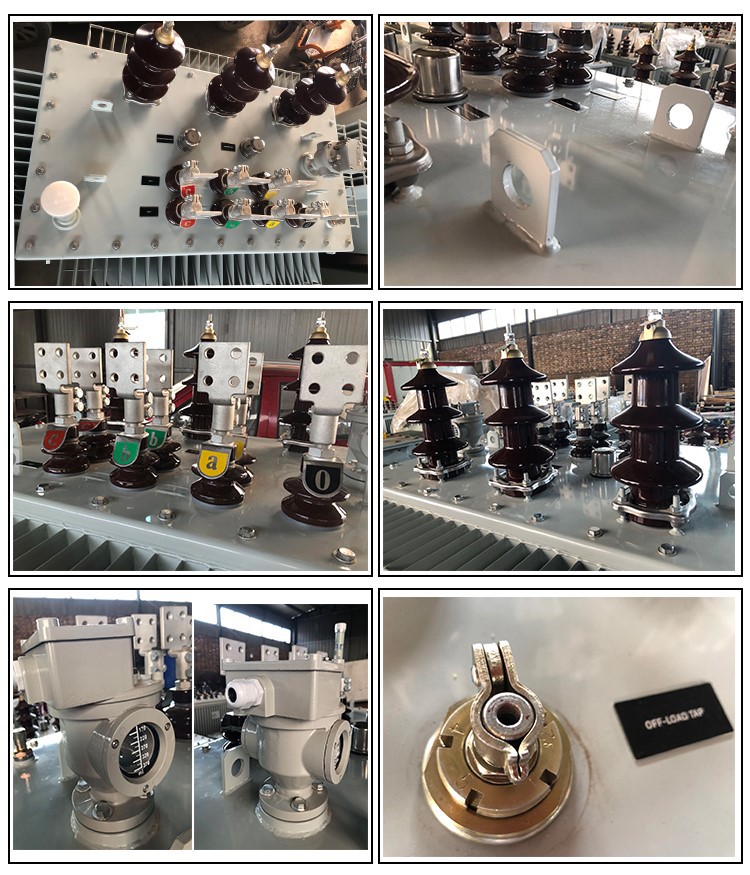

एचवी साइड टर्मिनल व्यवस्था
नट, लॉक नट, वॉशर और सहित 440 मिमी की आउटडोर बुशिंग क्रीपेज
50 वर्ग मिमी तांबे के कंडक्टर के लिए संपीड़न लग्स। चरण दर चरण केंद्र क्लीयरेंस 270 मिमी.
एलवी साइड टर्मिनल व्यवस्था

4 कोर केबल 185 वर्ग मिमी के लिए नट, लॉक नट, वॉशर और कम्प्रेशन लग्स के साथ पूर्ण आउटडोर बुशिंग। चरण दर चरण केंद्र क्लीयरेंस 150 मिमी.

200 केवीए 3 चरण ट्रांसफार्मर फिटिंग
संरक्षक टैंक:फिलिंग कैप और ड्रेन वाल्व के साथ पूरा प्रदान किया जाएगा
भार उठाने वाला कर्ण # लिफ्टिंग लग:उपलब्ध कराया जाएगा
साँस लेना:बर्बरता रोधी और जलवायु परिस्थितियों के लिए उपयुक्त होगा। सिलिका जेल ब्रेथर को उदारतापूर्वक डिजाइन किया जाना चाहिए और जेल को बार-बार बदलने की आवश्यकता से बचने के लिए सामान्य से एक आकार बड़ा होना चाहिए।
तेल स्तर गेज:स्पष्ट तेल स्तर संकेत के लिए प्रिज्मीय प्रकार का होगा, अधिमानतः कांच का और प्रतिस्थापन योग्य होगा और संरक्षक के किनारे स्थित होगा
मुख्य टैंक नाली वाल्व:उपलब्ध कराया जाएगा
मुख्य टैंक वाल्व का संरक्षक:उपलब्ध कराया जाएगा
थर्मामीटर:अधिकतम रीडिंग पॉइंटर के साथ डायल प्रकार
