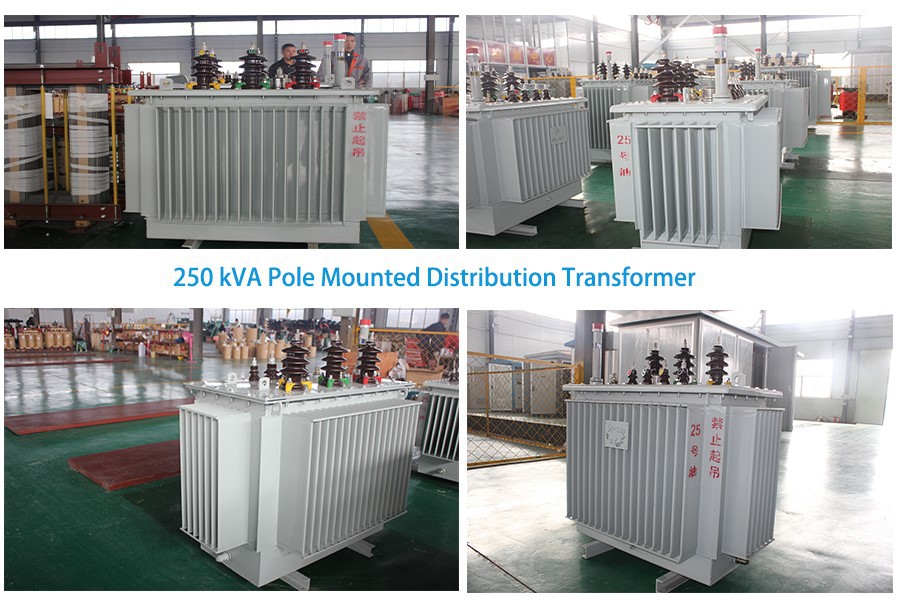

250 केवीए ट्रांसफार्मर

1

नमूना

S-M-250/10

2

लौह कोर सामग्री

कोल्ड रोल्ड ओरिएंटेड सिलिकॉन स्टील शीट

3

लौह कोर संरचना

फाड़ना

4

उच्च वोल्टेज वाइंडिंग

के। वी

10

5

कम वोल्टेज वाइंडिंग

के। वी

0.4

6

उच्च वोल्टेज रेटेड वर्तमान

A

14.43

7

कम वोल्टेज रेटेड वर्तमान

A

360.8

8

कनेक्शन समूह

Dyn11

9

मूल्यांकन आवृत्ति

हर्ट्ज

50

10

निर्धारित क्षमता

केवीए

250

11

चरण संख्या

3

12

वोल्टेज विनियमन विधि

ऑफ-सर्किट-टैप-चेंजिंग

13

वोल्टेज विनियमन स्थिति

V

एचवी पक्ष

14

वोल्टेज विनियमन सीमा

±5% या ±2X2.5%

15

ठंडा करने की विधि

एक पर

एसएम -250/10 तेल में डूबे ट्रांसफार्मर का इन्सुलेशन स्तर

1

उच्च वोल्टेज घुमावदार बिजली पूर्ण तरंग आवेग वोल्टेज (पीक)

के। वी

75

2

उच्च वोल्टेज घुमावदार बिजली आवेग वोल्टेज (पीक)

85

3

रेटेड कम समय की बिजली आवृत्ति उच्च-वोल्टेज वाइंडिंग के वोल्टेज का सामना करती है (प्रभावी मूल्य)

के। वी

35

4

रेटेड कम समय की बिजली आवृत्ति कम-वोल्टेज वाइंडिंग के वोल्टेज का सामना करती है (प्रभावी मूल्य)

के। वी

5

250KVA ट्रांसफार्मर का तापमान बढ़ना

1

ऊपर से तेल

K

55

2

घुमावदार (औसत)

65

3

घुमावदार (हॉटस्पॉट)

78

4

लौह कोर, ईंधन टैंक और संरचनात्मक सतह

75

250 केवीए ट्रांसफार्मर की नो-लोड हानि

1

रेटेड आवृत्ति और वोल्टेज पर नो-लोड हानि

किलोवाट

0.26

एसएम -250/10 तेल में डूबे ट्रांसफार्मर का नो-लोड करंट

1

100% रेटेड वोल्टेज

%

0.9

एसएम -250/10 तेल में डूबे ट्रांसफार्मर की लोड हानि

1

मुख्य नल(75 डिग्री)

किलोवाट

2.56

250KVA ट्रांसफार्मर का प्रतिबाधा

1

मुख्य नल

%

4.0

शोर स्तर

डीबी

53
