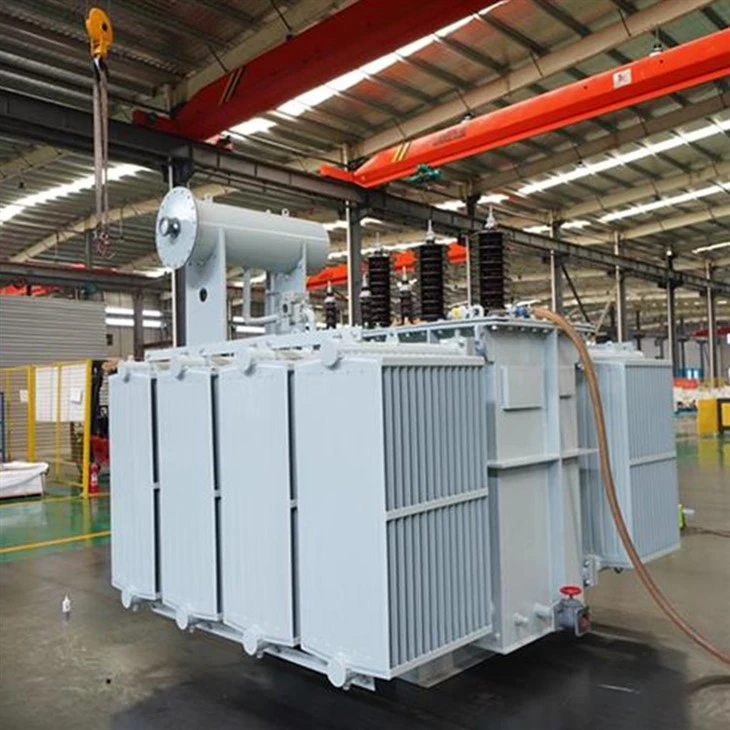

5000 केवीए ट्रांसफार्मर

5000 केवीए ट्रांसफार्मर विशिष्टता

5000 केवीए ट्रांसफार्मर हेवी-ड्यूटी औद्योगिक अनुप्रयोगों के लिए बनाया गया एक मजबूत और विश्वसनीय पावर ट्रांसफार्मर है। 5000 केवीए की पावर रेटिंग के साथ, यह बड़े भार को संभालने में सक्षम है और सबस्टेशनों, बिजली संयंत्रों और औद्योगिक सेटिंग्स में उपयोग के लिए आदर्श है।

ट्रांसफार्मर में YD11 वेक्टर समूह कॉन्फ़िगरेशन के साथ प्राथमिक वोल्टेज 11000 V और द्वितीयक वोल्टेज 690 V है। इसके तीन चरण हैं और आवृत्ति 50/60 हर्ट्ज़ है। ट्रांसफार्मर की प्रतिबाधा 6 प्रतिशत है और शीतलन विकल्पों में ONAN, ONAF और ODAF शामिल हैं।

ट्रांसफार्मर का तापमान वृद्धि 65 डिग्री/55 डिग्री है, और इसका इन्सुलेशन स्तर 75 केवी (बीआईएल) है, जो इसे वोल्टेज वृद्धि के प्रति अत्यधिक प्रतिरोधी बनाता है। ट्रांसफार्मर तेल में डूबा हुआ प्रकार का है, और नल परिवर्तक ऑफ-सर्किट है। इसकी सुरक्षा रेटिंग IP23 है, जो इसे बाहरी वातावरण में उपयोग के लिए उपयुक्त बनाती है।

ट्रांसफार्मर अत्यधिक कुशल है, इसकी दक्षता रेटिंग 99 प्रतिशत है। इसका वजन 16000 किलोग्राम है और इसका आयाम 3750 x 2050 x 2450 मिमी है। अपनी उच्च शक्ति रेटिंग, विश्वसनीयता और स्थायित्व के साथ, 5000 केवीए ट्रांसफार्मर भारी-शुल्क वाले औद्योगिक अनुप्रयोगों के लिए आदर्श समाधान है।

तेल डूबे ट्रांसफार्मर उत्पाद परिचय:

1000kVA और उससे ऊपर के तेल में डूबे ट्रांसफार्मर को आउटडोर सिग्नल थर्मामीटर से सुसज्जित किया जाना चाहिए और उन्हें दूर के सिग्नल से जोड़ा जा सकता है। 800kVA और उससे ऊपर के तेल में डूबे ट्रांसफार्मर को गैस रिले और दबाव सुरक्षा उपकरणों से सुसज्जित किया जाना चाहिए, 800kVA से नीचे के तेल में डूबे ट्रांसफार्मर को उपयोग की आवश्यकताओं के अनुसार, निर्माता के परामर्श से, गैस रिले भी स्थापित किया जा सकता है। सूखे ट्रांसफार्मर को निर्माता की आवश्यकताओं के अनुसार तापमान मापने वाले उपकरणों से सुसज्जित किया जाना चाहिए, आमतौर पर 630kVA और उससे ऊपर के ट्रांसफार्मर की स्थापना। 35kV और उससे नीचे के वोल्टेज वर्ग और 31500kVA और उससे कम की क्षमता वाले पूरी तरह से सील तेल में डूबे हुए वितरण ट्रांसफार्मर, जिसमें तेल में डूबे हुए ट्रांसफार्मर, S11 तेल में डूबे हुए ट्रांसफार्मर, S13 तेल में डूबे हुए बिजली ट्रांसफार्मर, S9, S11, S13, D11, SZ11 शामिल हैं। , SCB10, SCB11, SCRBH15, SH15-M, KS11, KBSG और अन्य श्रृंखला ट्रांसफार्मर उत्पाद। पूर्ण-सीलबंद तेल-डूबा हुआ ट्रांसफार्मर पूर्ण-भरे हुए तेल-सीलबंद प्रकार को अपनाता है, और नालीदार शेल तेल टैंक एक सीलबंद तेल टैंक बनने के लिए तेल के विस्तार के लिए अपनी लोच को अनुकूलित करता है। इस प्रकार के उत्पाद का व्यापक रूप से शहरी और ग्रामीण बिजली ग्रिड और प्रमुख परियोजनाओं के निर्माण में उपयोग किया गया है।

तेल में डूबे ट्रांसफार्मर की संरचना विशेषताएं:

1 उच्च गुणवत्ता वाली कोल्ड-रोल्ड ओरिएंटेड सिलिकॉन स्टील शीट का ट्रांसफार्मर कोर चयन, स्वचालित अनुप्रस्थ काटने की प्रक्रिया का उपयोग और चरणबद्ध जोड़ों (स्टेप-लैप) प्रक्रिया निर्माण का अनुप्रयोग, कोर के अंदर चुंबकीय प्रवाह घनत्व के वितरण में सुधार, कम करना कोर गतिशील ऊर्जा का कंपन, शोर को प्रभावी ढंग से कम करता है, नुकसान को कम करता है।

2. मजबूत शॉर्ट-सर्किट प्रतिरोध के साथ उच्च शक्ति वाले एनामेल्ड तार (या कागज से ढके तार) वाइंडिंग, सिलेंडर प्रकार (या केक) संरचना, एम्पीयर-टर्न वितरण, उचित इन्सुलेशन संरचना का कुंडल चयन।

3. तेल में डूबे ट्रांसफार्मर बॉडी को एक लूज-प्रूफ संरचना के साथ बांधा जाता है, और फास्टनिंग भाग एक सेल्फ-लॉकिंग लूज-प्रूफ नट से सुसज्जित होता है, और कोई लटकन नहीं अपनाई जाती है

मुख्य संरचना यह सुनिश्चित कर सकती है कि लंबी दूरी के परिवहन के बाद चलते समय यह ढीली न हो।

4. नालीदार तेल टैंक की नालीदार शीट तेल भंडारण टैंक की जगह लेती है, और नालीदार शीट ट्रांसफार्मर तेल की मात्रा में परिवर्तन के साथ विस्तार और सिकुड़ सकती है।

ट्रांसफार्मर को वायुमंडल से अलग बनाएं, तेल और इन्सुलेशन नमी की गिरावट को रोकें और धीमा करें, संचालन की विश्वसनीयता बढ़ाएं, सामान्य संचालन रखरखाव-मुक्त करें।

5. "टेलीमेट्री" सिग्नल थर्मामीटर और प्रेशर रिलीज वाल्व से लैस, ट्रांसफार्मर ऑपरेशन की विश्वसनीयता को बढ़ाता है
